JVM调优实战 - JVM诊断工具与问题定位排查总结

1. JVM背景

总结排查JVM问题时可以使用的工具、策略、措施等。

2. JVM配置

2.1. oom时自动dump heap

-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=存放dump的目录

2.2. 持续性的JFR

JFR Java flight recording java运行记录。当应用出问题时，JFR可以提供最近一段时间的dump data。JFR对很多问题都能提供帮助，如memory leaks to network errors, high CPU usage, thread blocks。

命令行

允许jmc操作

    -XX:+UnlockCommercialFeatures -XX:+FlightRecorder

Start a profiling recording

    -XX:StartFlightRecording=delay=20s,duration=60s,name=myrecording,filename=C:\TEMP\myrecording.jfr,settings=profile

Start a continuous recording

    -XX:FlightRecorderOptions=defaultrecording=true,disk=true,repository=/tmp,maxage=6h,settings=default

jcmd指令

2.3. 输出GC日志

    -XX:+PrintGCDetails -XX:+PrintGCTimeStamps -XX:+PrintGCApplicationStoppedTime -XX:+PrintGCApplicationConcurrentTime
    -XX:+PrintHeapAtGC -Xloggc:存储gclog的文件路径

-verbosegc 输出内容少，无法看到各个代的回收情况

2.4. JMX远程监控

应用启动时开启JMX

    -Dcom.sun.management.jmxremote.port=1099 -Dcom.sun.management.jmxremote.authenticate=false

应用启动之后,独立开启JMX。

    jcmd pid ManagementAgent.start options

3. 收集数据

    log
    heap dump
    JFR
    thread stack

4. 诊断工具

诊断工具分类：

事后诊断 ：用于应用crash之后诊断问题
悬停\死机进程诊断 ：用于死机或死锁应用的诊断
监控：监控正在运行的应用

4.1. JMC

Oracle Java Mission Control 是一个用于对 Java 应用程序进行管理、监视、概要分析和故障排除的可视化工具套件。首次安装时，Java Mission Control 包括 JMX 控制台和 Java 飞行记录器。从 Mission Control 中可以轻松安装更多插件。

JMX ：在运行时监视和管理您的 Java 应用程序和 JVM。
JFR ：运行时JVM行为的时间序列数据并使用 Java 飞行记录器工具脱机分析记录。

记录类型

持续性记录 ：对记录记性持续性存储，且可设置数据窗口，如保留最近6小时的记录。很低的性能影响。
信息采集记录 ：一段时间内采集记录，约2%的性能影响。

应用场景

哪个方法使用的多，哪些对象创建的多；
哪些类使用了越来越多的heap，导致memory leak；
寻找瓶颈，如同步；

必须通过jmx端口连接到JVM。

4.2. jcmd

推荐使用，替换jmap、jstack、jinfo 。必须在jvm运行的机器中执行，用于向jvm发送诊断指令请求，可用于控制JFR、定位问题、诊断jvm和应用等。

用法

jcmd 列举本机jvm进程ID和名称
jcmd pid help 列举该jvm进程可使用的指令
jcmd pid help command 列举指令参数

指令

Thread.print|

列举线程栈，同jstack。

参数-l 显示获取的lock接口实现的锁

---|---
GC.heap_info|

heap信息，列举各代垃圾回收器类型、容量、占用量，类似jmap -heap，但没有jmap -heap全面

清楚列举GC类型，heap容量信息，regin信息，Metaspace容量信息，以及归属于Metaspace的compressed class space(CCS)的容量信息。

CMS列举各代垃圾回收器类型、容量、占用量。

GC.heap_dump|

GC.heap_dump [options]

参数-all=true/false dump所有信息

GC.class_stats| java class 元数据的统计，需要配置-XX:+UnlockDiagnosticVMOptions。
GC.finalizer_info| 类似jmap -finalizerinfo
GC.class_histogram| class实例heap占用情况统计，类似jmap -histo
VM.classloader_stats|

classloader统计类似jmap -clstats

可以看到类加载器的层次关系

GC.heap_info显示结果如下：

    garbage-first heaptotal 196608K，used 50473K [0x0000000701000000, 0x0000000701100600， 0x00000007c0000000)
    region size 1024K， 47 young (48128K)， 2 survivors (2048K)
    Metaspaceused 15318K， capacity 15616K, committed 15872K， reserved 1062912K
    class spaceused 1840K，capacity 1931K， committed 2048K，reserved 1048576K

4.3. JConsole

4.4. jdb

command-line debugger，使用java debug interface(JDI)去启动或连接到目标JVM。

JDI作为JPDA(Java Platform Debugger Architecture)的一个组件，为需要访问JVM运行状态的debugger或类似系统提供可用信息。

通过连接器与目标jvm进行交互，远程JVM需要使用SA Debug Server。

4.5. jinfo

配置信息、系统变量、启动项等，建议使用jcmd

4.6. jmap

heap容量配置等概要、dump等。

用法：

    jmap [option] <pid> 连接到正在运行的vm
    jmap [option] <executable <core> 连接core文件
    jmap [option] [server_id@]<remote server IP or hostname> 连接远程vm

4.7. jstat

提供JVM的表现信息以及应用的资源消耗信息，如与垃圾回收相关的统计信息，代相关信息，用来诊断表现性问题，heap大小问题，gc问题。

用法：

    jstat -help|-options
    jstat -<option> [-t] [-h<lines>] <vmid> [<interval> [<count>]]

选项作用：

-t 表头显示Timestamp，即vm运行的总时间
-h<lines> 表头之间显示样本行数，如-h2 2个样表生成一个表头
vmid 即pid
interval 多久输出一条样本记录，可用单位ms s，默认ms
count 输出count条样本记录后，采集自动结束。

4.8. jstack

用于输出虚拟机当前所有线程栈信息，包括java线程、VM内部线程、本地线程，并且可侦测死锁。

用法：

    连接正在运行的进程 jstack [-l] <pid>
    强制连接无反应的进程 jstack -F [-m] [-l] <pid>
    连接core文件 jstack [-m] [-l] <executable> <core>
    连接远程进程 jstack [-m] [-l] [server_id@]<remote server IP or hostname>

选项作用：

不加option 详细列举栈帧，死锁侦测结果；
-l详细列举栈帧，死锁侦测结果，是否已获取Lock实现的锁；
-F当jstack <pid>无反应时，强制进行thread dump；
-mmixed形式列举java和本地线程栈帧，死锁侦测结果。内容不详细，不易理解。

4.9. 其他第三方

Eclipse Memory Analyzer Tool (MAT)、NetBeans Profiler

5. 诊断问题

5.1. 判断memory leak

使用JFR ：使用JFR可以推断和阻止memory leak。针对一段时间的JFR采集数据，对比old代gc后heap的占用情况，若heap使用量是持续增加的，说明可能导致memory leak。

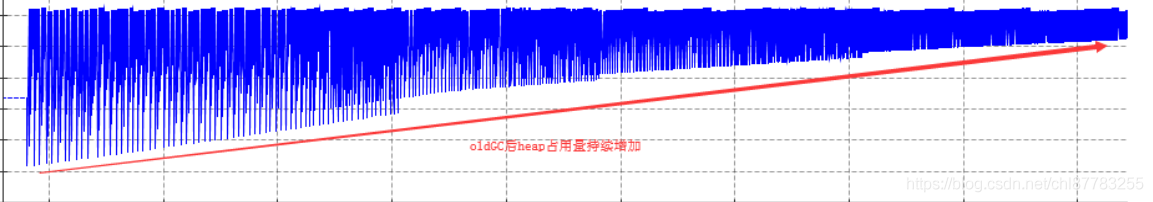

JMC观察 * 内存-概览观察内存使用量图 * 内存-垃圾回收器，对比oldGC后heap占用量
jstat ：gc后old占用量虽然减少，但是对比之前的结果，占用量是持续增加的。

5.2. 定位引起leak的位置

通过查看class实例占用情况，基本发现占用空间最多的都是一些基本类型，如char，所以通过占用量无法直接定位具体类。

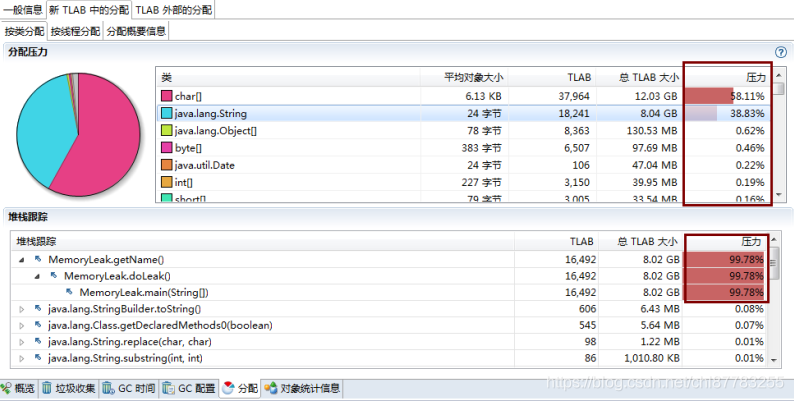

JMC观察 ：内存-分配，关注压力和堆栈

其他方式 ：可以查看占用量大的对象的gc root，然后查看引用量大的gc root

5.3. OutOfMemoryError

原因：

需要在heap中为新对象分配空间时，发现空间不足，出现OOM。
将class加载到本地内存时，本地内存(metaspace)不足，出现OOM。

解决OOM前，需要OOM异常信息末尾的提示，明确是heap不足还是本地heap不足。

java.lang.OutOfMemoryError: Java heap space

配置的heap过小，无法满足app的足迹要求。

对于已经运行近较长时间的应用，可能是memory leak问题。

应用创建很多优先级很高的线程，导致finalizer demaon线程处理the finalization queue的速度不及增长速度。对于提供finalize方法的class，其对象的空间不会在gc期间被清理。而是放到the finalization queue中，由finalizer demaon线程进行处理。

java.lang.OutOfMemoryError: GC Overhead limit exceeded

原因：java进程使用超过98%的时间进行GC，且GC后heap清除率低于2%，且至少连续执行5次GC。表示lived data占用空间过多，导致仅有极少空间用于分配。

措施：增大heap；关闭上线限制 -XX:-UseGCOverheadLimit

java.lang.OutOfMemoryError: Requested array size exceeds VM limit

原因：创建数组所需空间超过heap可用空间

措施：是否有必要创建大数组，增大heap。

java.lang.OutOfMemoryError: Metaspace

java class 元数据有很多种类，-klass类型的原数据占用的native memory称为CompressedClassSpace，其类型的原数据占用的native memory称为metaspace。

措施：

-XX:MaxMetaspaceSize=xx

java.lang.OutOfMemoryError: Compressed class space

On 64-bit platforms, a pointer to class metadata can be represented by 32-bit offset (with UseCompressedOops).

-XX: CompressedClassSpaceSize=xx

java.lang.OutOfMemoryError: request size bytes for reason. Out of swap space?

an allocation from the native heap failed and the native heap might be close to exhaustion

java.lang.OutOfMemoryError: reason stack_trace_with_native_method

由JNI或native方法导致。
