Java NIO - IO多路复用机制详解
IO模型
在Java中，常见的IO模型有4种，
- 同步阻塞IO（Blocking IO）： 进程发起IO系统调用后，进程被阻塞，转到内核空间处理，整个IO处理完毕后返回进程，操作成功则进程获取到数据；
- 同步非阻塞IO（Non-blocking IO）： 默认创建的socket都是阻塞的，非阻塞IO要求socket被设置为NONBLOCK。注意这里所说的NIO并非Java的
NIO（New IO）库； - IO多路复用（IO Multiplexing）： 也称为异步阻塞IO，Java中的
Selector和Linux中的epoll都是这种模型。这里复用的是指复用一个或几个线程，用一个或一组线程处理多个IO操作，减少系统开销小，不必创建和维护过多的进程/线程； - 异步IO（Asynchronous IO）： 即经典的Proactor设计模式，也称为异步非阻塞IO。
IO实现
目前流程的多路复用IO实现主要包括四种: select、poll、epoll、kqueue。下表是他们的一些重要特性的比较：
| IO模型 | 相对性能 | 关键思路 | 操作系统 | JAVA支持情况 |
|---|---|---|---|---|
| select | 较高 | Reactor | windows/Linux | 支持,Reactor模式(反应器设计模式)。Linux操作系统的 kernels |
| 2.4内核版本之前，默认使用select；而目前windows下对同步IO的支持，都是select模型 | ||||
| poll | 较高 | Reactor | Linux | Linux下的JAVA NIO框架，Linux kernels |
| 2.6内核版本之前使用poll进行支持。也是使用的Reactor模式 | ||||
| epoll | 高 | Reactor/Proactor | Linux | Linux kernels 2.6内核版本及以后使用epoll进行支持；Linux |
| kernels 2.6内核版本之前使用poll进行支持；另外一定注意，由于Linux下没有Windows下的IOCP技术提供真正的 异步IO | ||||
| 支持，所以Linux下使用epoll模拟异步IO | ||||
| kqueue | 高 | Proactor | Linux | 目前JAVA的版本不支持 |
多路复用IO技术最适用的是“高并发”场景，所谓高并发是指1毫秒内至少同时有上千个连接请求准备好。其他情况下多路复用IO技术发挥不出来它的优势。另一方面，使用JAVA NIO进行功能实现，相对于传统的Socket套接字实现要复杂一些，所以实际应用中，需要根据自己的业务需求进行技术选择。
同步阻塞IO
核心流程
当应用程序发起 read 系统调用时，在内核数据没有准备好之前，应用程序会一直处于阻塞等待状态，直到内核把数据准备好了返回给应用程序
交互流程
- 服务端进行初始化：新建socket、绑定地址、转为服务端 socket；
- 服务端调用accept，进入阻塞状态，等待客户端连接；
- 客户端新建socket，向服务端发起连接；
- 服务端和客户端通过
TCP三次握手建立连接； - 服务端继续执行
read函数，进入阻塞状态，等待客户端发送数据； - 客户端向服务端发送数据；
- 服务端读取数据，执行逻辑处理。

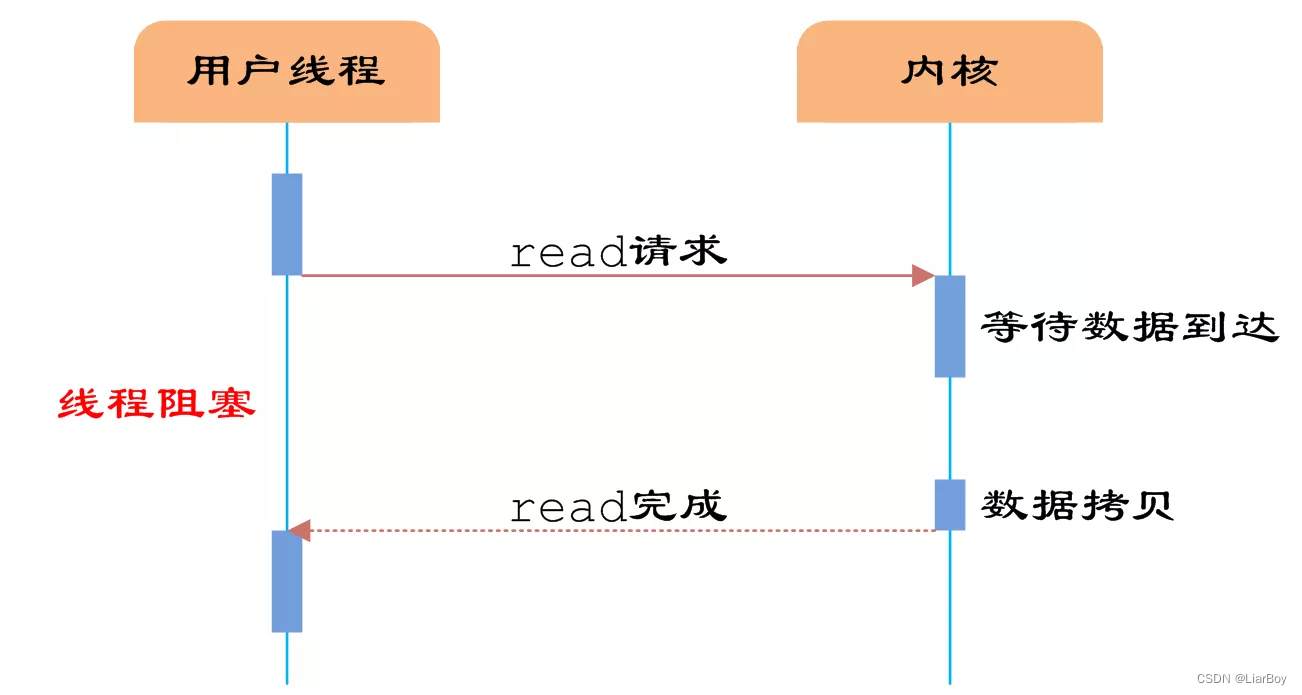

阻塞IO模型
- 应用进程发起 read 系统调用；
- 应用进程阻塞等待数据就绪；
- 数据通过网络传输到达网卡，然后再到内核socket缓冲区，当数据被拷贝到内核
socket缓冲区时，此时处于就绪状态； - 将数据从内核拷贝到应用程序缓冲区，返回成功。
多线程版本：文中使用的例子是单线程，如果是多线程则在每个 socket 建立连接后新建线程去负责处理该 socket 后续的流程，这样就不会由于单个 socket 阻塞住而影响到其他 socket。
总结
单线程：某个 socket 阻塞，会影响到其他 socket 处理。
多线程：当客户端较多时，会造成资源浪费，全部 socket 中可能每个时刻只有几个就绪。同时，线程的调度、上下文切换乃至它们占用的内存，可能都会成为瓶颈。
同步非阻塞IO
核心流程
当应用程序发起 read 系统调用时，在内核数据没有准备好之前，内核会直接返回错误，应用程序不断轮询内核，直到内核把数据准备好了返回给应用程序。
交互流程
- 服务端调用
accept，数据未就绪，内核返回-1； - 服务端调用
accept，数据未就绪，内核返回-1； - 服务端调用
accept，数据未就绪，内核返回-1； - 客户端新建
socket，向服务端发起连接； - 服务端调用
accept，服务端和客户端通过 TCP 三次握手建立连接； - 服务端执行后续逻辑处理。

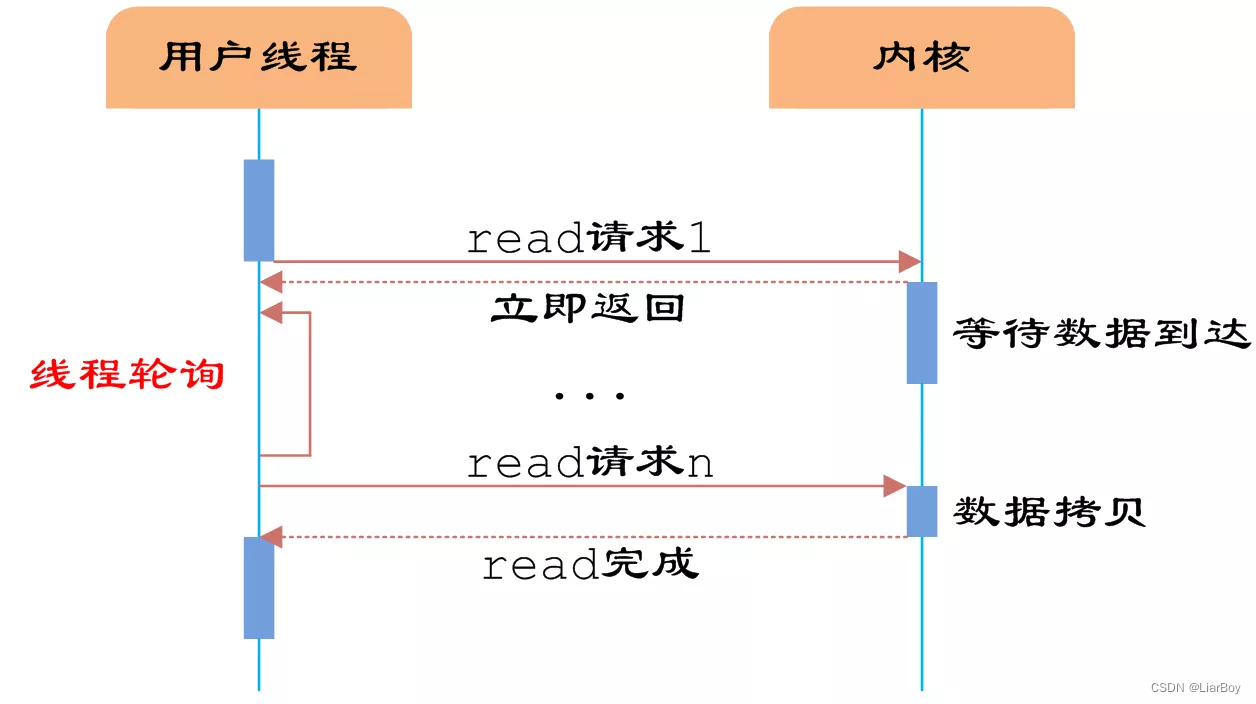

非阻塞IO模型
总结
提供了非阻塞调用的方式，从操作系统层面解决了阻塞问题。
- 优点： 单个 socket 阻塞，不会影响到其他 socket；
- 缺点： 需要不断的遍历进行系统调用，有一定开销。
SELECT核心流程
- 应用程序首先发起 select 系统调用，传入要监听的文件描述符集合；
- 内核遍历应用程序传入的 fd 集合，如果遍历完一遍后发现没有就绪的 fd 则用户进程会进入阻塞状态，如果有就绪的 fd 则会对就绪的 fd 打标，然后返回；
- 应用程序遍历 fd 集合，找到就绪的 fd，进行相应的事件处理。
/**
* 获取就绪事件
*
* @param nfds 3个监听集合的文件描述符最大值+1
* @param readfds 要监听的可读文件描述符集合
* @param writefds 要监听的可写文件描述符集合
* @param exceptfds 要监听的异常文件描述符集合
* @param timeval 本次调用的超时时间
* @return 大于0：已就绪的文件描述符数；等于0：超时；小于：出错
*/
int select(int nfds,
fd_set *readfds,
fd_set *writefds,
fd_set *exceptfds,
struct timeval *timeout);
交互流程
- 用户空间发起
select系统调用，将监听的 fd 集合从用户空间拷贝到内核空间； - 内核遍历 fd 集合，检查数据是否就绪；
- 如果遍历一遍后发现没有 fd 就绪，则会将当前用户进程阻塞，让出 CPU 给其他进程；
- 当客户端将数据发送到服务端，进入内核后，会通过数据库包找到对应的socket。
PS：客户端发送数据到数据进入服务端内核的流程类似下面 epoll 的流程。
socket检查是否有阻塞等待的进程，如果有则唤醒该进程；- 用户进程恢复运行后，会再遍历 fd 集合进行检查，此时它会检查到某些 fd 已经就绪了，它会给这些 fd 打上标记，然后结束阻塞，返回到用户空间；
- 用户空间知道有事件就绪，遍历 fd 集合，找到就绪的 fd，进行相应的事件处理，例如将数据从内核缓冲区拷贝到应用程序缓冲区；
- 最后执行逻辑处理。

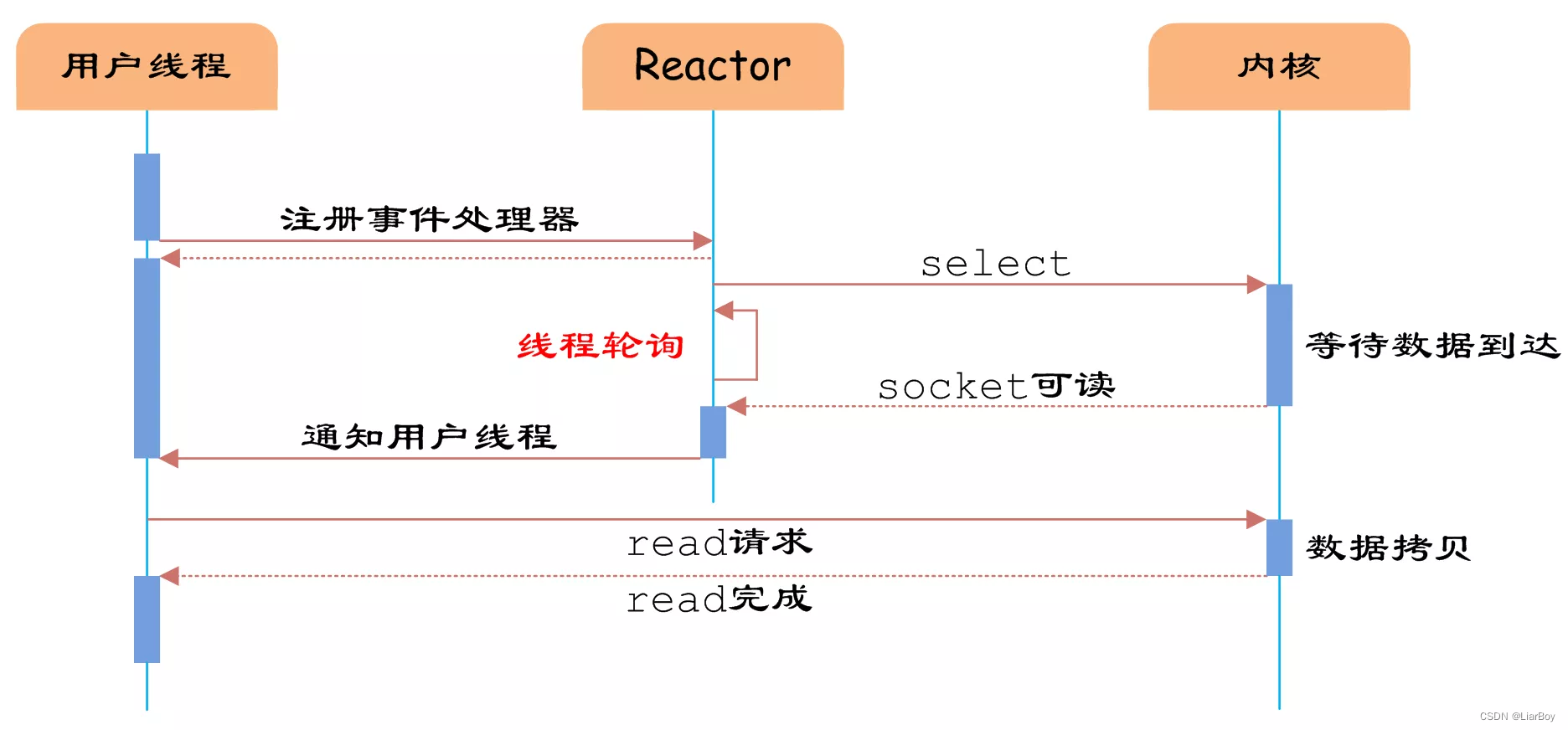

IO多路复用模型
fd_set
fd_set 在 select 的整个调用过程中表达了两种不同的意思。
- 在入参时，
fd_set表示应用程序要监听哪些 fd；在回参时，fd_set表示哪些 fd 已经就绪了。 - 应用程序传入的
fd_set其实是个位图，例如我们要监听fd = 1、fd = 4，则传入0000 0101，也就是 5。 - 这边使用的 long 类型数组来实现位图：1个 long 可以表示64位，则16个long可以表示1024位。
- 当内核处理完毕，将就绪的fd返回时，会将就绪的fd对应的位标记为1，然后覆盖掉入参的 fd_set，所以我们最终返回时的 fd_set 表示的是哪些 fd 是就绪的。
总结
将 socket 是否就绪检查逻辑下沉到操作系统层面，避免大量系统调用。
告诉你有事件就绪，但是没告诉你具体是哪个 FD。
优点：
- 不需要每个 FD 都进行一次系统调用，解决了频繁的用户态内核态切换问题
缺点：
- 单进程监听的 FD 存在限制，默认1024；
- 每次调用需要将 FD 从用户态拷贝到内核态；
- 不知道具体是哪个文件描述符就绪，需要遍历全部文件描述符；
- 入参的3个
fd_set集合每次调用都需要重置。
POLL核心流程
/**
* 获取就绪事件
*
* @param pollfd 要监听的文件描述符集合
* @param nfds 文件描述符数量
* @param timeout 本次调用的超时时间
* @return 大于0：已就绪的文件描述符数；等于0：超时；小于：出错
*/
int poll(struct pollfd *fds,
unsigned int nfds,
int timeout);
struct pollfd {
int fd; // 监听的文件描述符
short events; // 监听的事件
short revents; // 就绪的事件
}
poll 函数基本同 select，只是对 select 进行了一些小优化，一个是优化了1024个文件描述符上限，另一个是新定义了 pollfd 数据结构，使用两个不同的变量来表示监听的事件和就绪的事件，这样就不需要像 select 那样每次重置 fd_set 了。
总结
跟 select 基本类似，主要优化了监听1024的限制。
优点
- 不需要每个 FD 都进行一次系统调用，导致频繁的用户态内核态切换
缺点
- 每次需要将 FD 从用户态拷贝到内核态
- 不知道具体是哪个文件描述符就绪，需要遍历全部文件描述符
EPOLL核心流程
- 应用程序调用
epoll_create，内核会分配一块内存空间，创建一个epoll，最后将epoll的 fd 返回，我们后续可以通过这个 fd 来操作epoll对象 - 应用程序不断调用
epoll_ctl将我们要监听的 fd 维护到epoll，内核通过红黑树的结构来高效的维护我们传入的 fd 集合 - 应用程序调用
epoll_wait来获取就绪事件，内核检查epoll的就绪列表，如果就绪列表为空则会进入阻塞，否则直接返回就绪的事件。 - 应用程序根据内核返回的就绪事件，进行相应的事件处理
/**
* 创建一个epoll
*
* @param size epoll要监听的文件描述符数量
* @return epoll的文件描述符
*/
int epoll_create(int size);
/**
* 事件注册
*
* @param epfd epoll的文件描述符，epoll_create创建时返回
* @param op 操作类型：新增（1）、删除（2）、更新（3）
* @param fd 本次要操作的文件描述符
* @param epoll_event 需要监听的事件：读事件、写事件等
* @return 如果调用成功返回0, 不成功返回-1
*/
int epoll_ctl(int epfd,
int op,
int fd,
struct epoll_event *event);
/**
* 获取就绪事件
*
* @param epfd epoll的文件描述符，epoll_create创建时返回
* @param events 用于回传就绪的事件
* @param maxevents 每次能处理的最大事件数
* @param timeout 等待I/O事件发生的超时时间，-1相当于阻塞，0相当于非阻塞
* @return 大于0：已就绪的文件描述符数；等于0：超时；小于：出错
*/
int epoll_wait(int epfd,
struct epoll_event *events,
int maxevents,
int timeout);
交互流程
- 用户空间调用
epoll_create，内核新建epoll对象，返回epoll的 fd，用于后续操作； - 用户空间反复调用
epoll_ctl将我们要监听的 fd 维护到epoll，底层通过红黑树来高效的维护 fd 集合； - 用户空间调用 epoll_wait 获取就绪事件，内核检查
epoll的就绪列表，如果就绪列表为空则会进入阻塞； - 客户端向服务端发送数据，数据通过网络传输到服务端的网卡；
- 网卡通过 DMA 的方式将数据包写入到指定内存中（
ring_buffer），处理完成后通过中断信号告诉 CPU 有新的数据包到达； - CPU 收到中断信号后，进行响应中断，首先保存当前执行程序的上下文环境，然后调用中断处理程序（网卡驱动程序）进行处理： * 根据数据包的ip和port找到对应的socket，将数据放到socket的接收队列； * 执行 socket 对应的回调函数：将当前 socket 添加到
eventpoll的就绪列表、唤醒eventpool等待队列里的用户进程（设置为RUNNING状态） - 用户进程恢复运行后，检查
eventpoll里的就绪列表不为空，则将就绪事件填充到入参中的events里，然后返回； - 用户进程收到返回的事件后，执行
events里的事件处理，例如读事件则将数据从内核缓冲区拷贝到应用程序缓冲区； - 最后执行逻辑处理。
总结
epoll 直接将 fd 集合维护在内核中，通过红黑树来高效管理 fd 集合，同时维护一个就绪列表，当 fd 就绪后会添加到就绪列表中，当应用空间调用 epoll_wait 获取就绪事件时，内核直接判断就绪列表即可知道是否有事件就绪。
优点
- 解决了
select和poll的缺点，高效处理高并发下的大量连接，同时有非常优异的性能。
缺点
- 跨平台性不够好，只支持 linux，
macOS等操作系统不支持 - 相较于
epoll，select更轻量可移植性更强 - 在监听连接数和事件较少的场景下，
select可能更优
LT VS ET
LT：Level- triggered，水平（条件）触发，默认。epoll_wait检测到事件后，如果该事件没被处理完毕，后续每次epoll_wait调用都会返回该事件。
ET：Edge-triggered，边缘触发。epoll_wait检测到事件后，只会在当次返回该事件，不管该事件是否被处理完毕。
小结
epoll和 select、poll 默认都是 LT 模式，LT 模式会更安全一点，而ET则是epoll为了性能开发的一种新模式，LT模式下内核在返回就绪事件之前都会进行一次额外的判断，如果 fd 量较大，会有一定的性能损耗。
总结
可以看到从最初的同步阻塞IO，到现在主流的epoll，其实是一个不断演进的过程，就像我们的业务系统一样。
同步阻塞IO的方式实现比较简单，同时在当时可能已经能满足需求了，因此被最早提出来，然后随着不断的发展，在一些场景下，同步阻塞IO逐渐不能满足需求，于是操作系统底层开始优化，提出了非阻塞的模式。类似的，同步非阻塞IO也存在一定的问题，于是就有了后续的IO多路复用。
现在还有一种更牛逼的IO模型也在发展，叫做异步IO，这种模型下，你只需要一次非阻塞的系统调用，后续的事情全部由内核来帮你完成。不过异步IO当前在 linux 下还不够完善，所以当前 linux 的主流还是 epoll。
